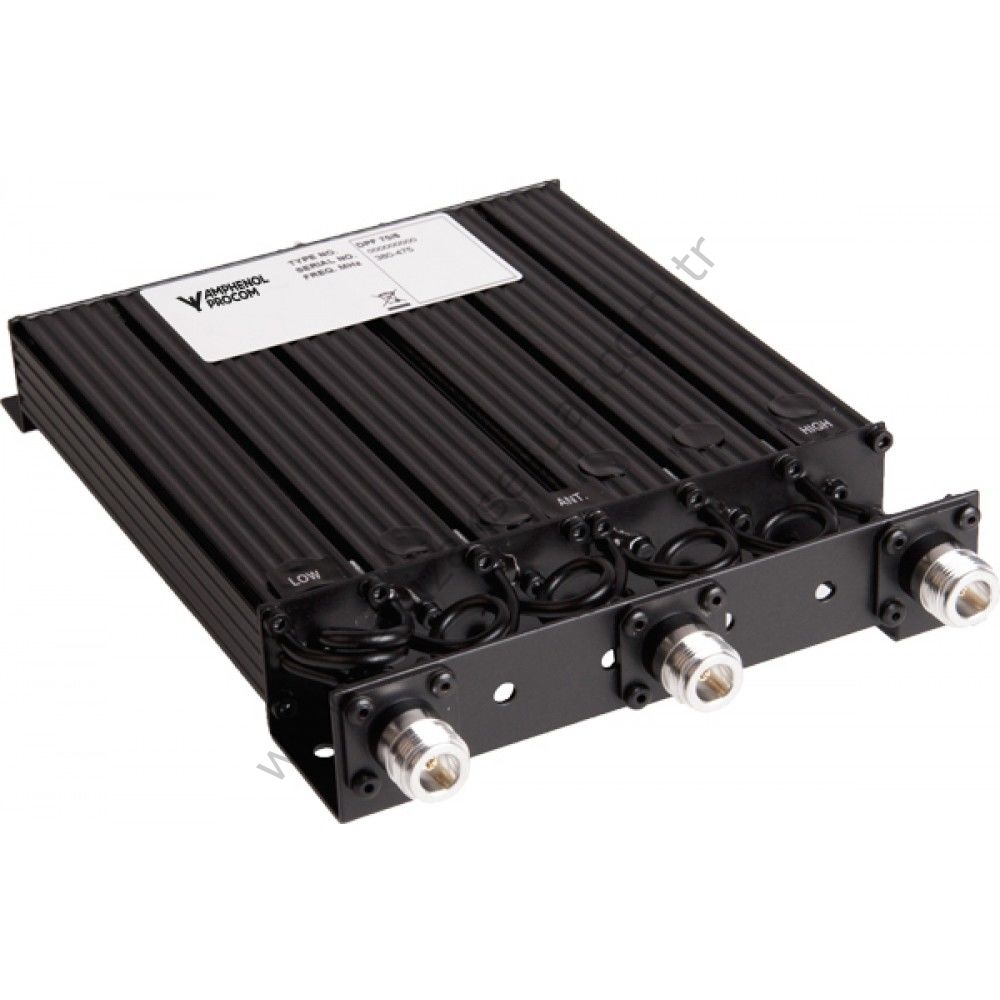

Procom DPF 70/6 N-Type UHF Duplexer Filtre

Ürün Açıklaması:

Procom DPF 70/6 N-Type modeli, UHF bandında çalışan verici-alıcı sistemleri için özel olarak tasarlanmış 6 kaviteli bir duplex filtredir. 406 ile 500 megahertz aralığında ayarlanabilir. Tek frekanslı sistemlerde yüksek performans sunar. Çoklu kanal uygulamalarında da kullanılabilir ancak bu durumda fabrika ayarı önerilir.

Procom filtre, kompakt bir alüminyum gövdeye ve çeyrek dalga kavitelere sahiptir. Şasi çelik malzemedendir. Tüm bağlantılarda teflon yalıtım uygulanmıştır ve dış yüzeyi korozyona karşı siyah vinil ile kaplanmıştır.

Teknik Özellikler:

• Model: DPF 70/6 N-Type

• Frekans aralığı: 406 ile 500 megahertz

• Maksimum giriş gücü: 50 watt

• Empedans: 50 ohm

• VSWR: 1.5’e 1’den küçük

• Tx-Ant ve Ant-Rx geçiş kaybı: Ortalama 1 desibel

• Gürültü bastırma ve izolasyon: 85 desibelden fazla (tek kanal), 65 desibelden fazla (çoklu kanal)

• Kanal genişliği: 2 megahertz (çoklu kanal ayarı için)

Fiziksel Özellikler:

• Bağlantı tipi: N-Type

• Boyutlar: 226 milimetre x 154 milimetre x 33 milimetre

Ortam Dayanımı:

• Çalışma sıcaklığı: Eksi 30 derece ile artı 60 derece arası

• Frekans kararlılığı: Yaklaşık 25 ppm sıcaklık başına
